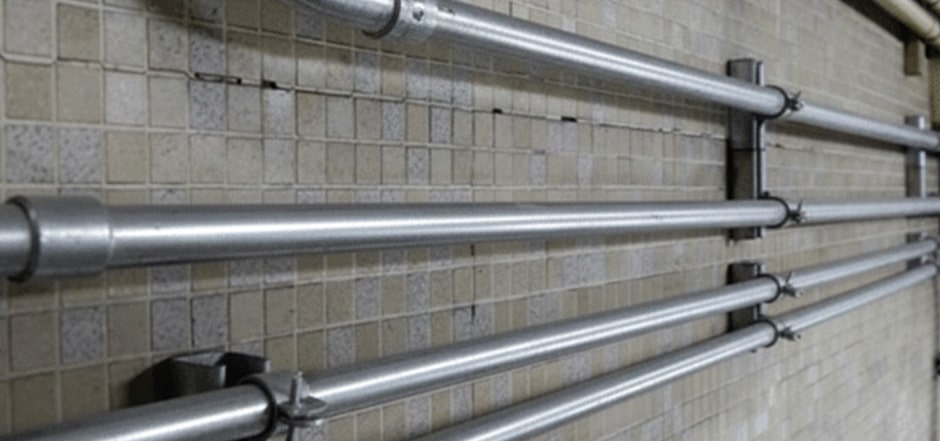

Cómo elegir el diámetro correcto del tubo conduit según el tipo de cableado

Los tubos conduit son tuberías diseñadas para alojar cables eléctricos o de datos, protegiéndolos y organizándolos dentro de instalaciones. Permiten pasar varios cables por un mismo conducto de forma segura y ordenada. Sin embargo existen diferentes modelos de tubos conduit, entonces ¿cómo elegir los diámetros de tubos conduit correctos? ¡En esta publicación te lo contamos!

¿Por qué es importante elegir los tubos conduit del diámetro adecuado?

Elegir el diámetro correcto evita sobrecargar la tubería. Pero esto no es lo único, también:

• Asegura ventilación de los cables, evitando acumulación de calor y deterioro del aislamiento.

• Facilita su instalación, permitiendo que los cables se deslicen con facilidad y se mantengan ordenados.

• Reduce riesgos de daños, como deformaciones del cable, rozaduras o problemas eléctricos.

• Permite cumplir con la capacidad máxima de ocupación, evitando que el espacio disponible sea insuficiente para la cantidad de cables.

• Optimiza el uso del material, evitando tuberías demasiado grandes o pequeñas para la instalación.

¿Cómo saber qué diámetro elegir?

Para elegir el diámetro adecuado necesitas:

1. Conocer el tipo y calibre de los cables que vas a instalar.

1. Determinar la cantidad de cables que pasarán por la tubería.

1. Calcular el área transversal de cada cable a partir de su diámetro exterior.

1. Sumar las áreas de todos los cables y compararlas con la sección transversal disponible del tubo, considerando el porcentaje de ocupación recomendado.

1. Seleccionar el tubo cuyo diámetro permita alojar todos los cables, dejando espacio suficiente para ventilación y fácil instalación.

También puedes usar tablas que indican cuántos cables de cierto calibre caben en cada diámetro de tubería, o hojas de cálculo que automatizan el cálculo.

¿Qué porcentaje de tubería debe ocupar el cable?

El porcentaje de ocupación de la tubería depende de la cantidad de cables que se vayan a instalar. Si solo va un cable, éste puede ocupar hasta el 53% de la sección del tubo; si hay dos cables, la ocupación máxima recomendada es del 31%; y cuando hay más de dos cables, deben ocupar únicamente el 40% de la sección del tubo.

¿Cómo medir el diámetro de los cables?

Para medir el diámetro de un cable, considera su diámetro exterior, que incluye el aislamiento, no solo el conductor interno.

Pasos prácticos:

1. Mide el diámetro exterior del cable con una regla o calibrador.

1. Calcula el radio dividiendo el diámetro entre 2.

1. Obtén el área transversal usando la fórmula del círculo:

Área = π · radio²

1. Multiplica por la cantidad de cables para obtener el área total que ocuparán dentro del tubo.

Ejemplo práctico:

Supongamos que tenemos 3 cables con diámetro exterior de 6 mm cada uno:

• Radio = 6 ÷ 2 = 3 mm

• Área de un cable = π · 3² ≈ 28,27 mm²

• Área total para 3 cables = 28,27 × 3 ≈ 84,81 mm²
  Si estos 3 cables son más de 2, ocupan solo el 40% de la sección del tubo. Entonces buscamos una tubería cuyo 40% de área disponible sea al menos 84,81 mm².
